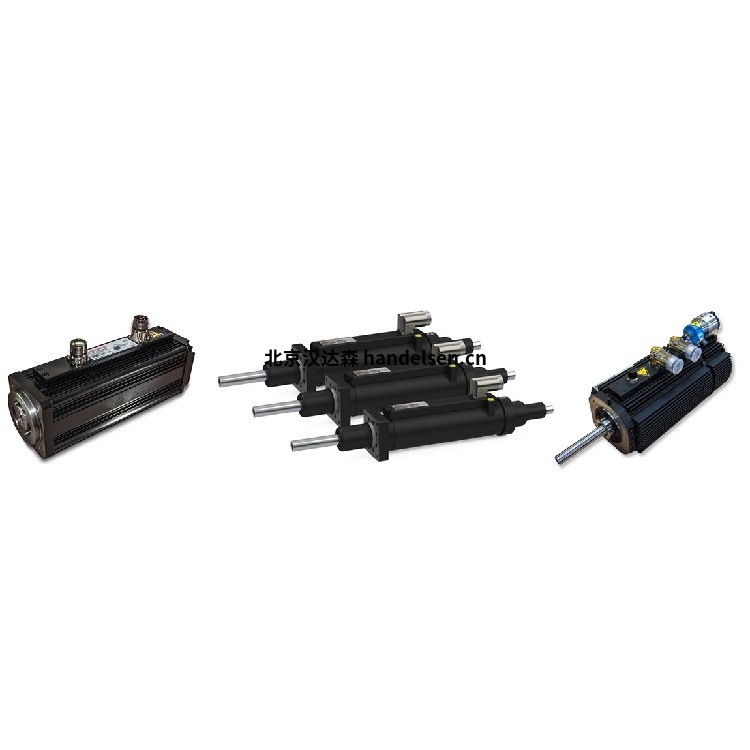

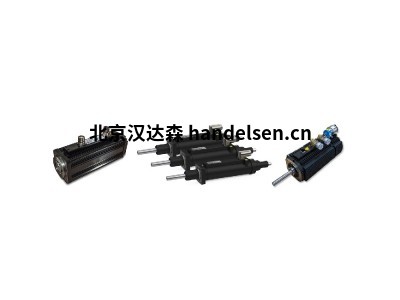

OSWALD LP系列直線直接驅動永磁同步直線電機

OSWALD LP系列直線直接驅動永磁同步直線電機



   OSWALD直線直接驅動永磁同步直線電機LP系列具有永磁勵磁的同步電機。這種直接驅動不需要任何機械部件，如齒輪齒條或滾珠絲杠來產生直線運動，因此維護成本低。此外，沒有機械間隙或間隙。OSWALD直線直接驅動永磁同步直線電機LP系列適用于長達 200 毫米的短直線行程。



   OSWALD直線直接驅動永磁同步直線電機LP系列的定子由堆疊螺線管形狀的三相繞組組成，因此得名多螺線管。 “直線電機”類似于標準同步電機的帶有永磁體的轉子。



   OSWALD LP 直線電機提供液冷和風冷兩種版本。 它們可以根據 IEC 和 VDE 標準進行設計，用于短時運行、連續運行或間歇運行。

OSWALD直線直接驅動永磁同步直線電機LP系列特征：

電動直驅

快速加速

運行安靜

無齒輪減速，無齒隙

無剪切力

無轉子損失

配備釹鐵硼磁鐵（稀土磁鐵）



OSWALD直線直接驅動永磁同步直線電機LP系列特點：

緊湊、堅固、高功率密度

免維護/低維護

低慣性、動態

使用壽命長



OSWALD直線直接驅動永磁同步直線電機LP系列技術規格：

連續運行期間的力：1000 至 20,000 牛

加速：高達 200 m/s2

搖擺：zui大 220 毫米

冷卻：空氣或液體

安全等級：IP54



OSWALD同步直線電機LP07.20參數

力：540 N

速度： 6.8 m/s

功率 ： 2.8 kW

流量 ：6 l/min

重量 ： 3.8 kg



OSWALD同步直線電機LP09.20參數

力：1360 N

速度： 3.9 m/s

功率 ： 5.2 kW

流量 ：8 l/min

重量 ： 9 kg



OSWALD同步直線電機LP13.25參數

力：5720 N

速度： 1.6 m/s

功率 ： 10.6 kW

流量 ：12 l/min

重量 ： 20.7 kg



OSWALD同步直線電機LP16.25參數

力：8220 N

速度： 1.6 m/s

功率 ： 14.6 kW

流量 ：15 l/min

重量 ： 29.4 kg



OSWALD直線直接驅動永磁同步直線電機LP系列型號：

OSWALD LP07.20

OSWALD LP07.25

OSWALD LP07.30

OSWALD LP07.45

OSWALD LP09.20

OSWALD LP09.25

OSWALD LP09.30

OSWALD LP09.45

OSWALD LP11.25

LP11.30

LP11.35

LP11.45

LP13.25

LP13.30

LP13.35

LP13.45

LP16.25

LP16.30

LP16.35

LP16.45
