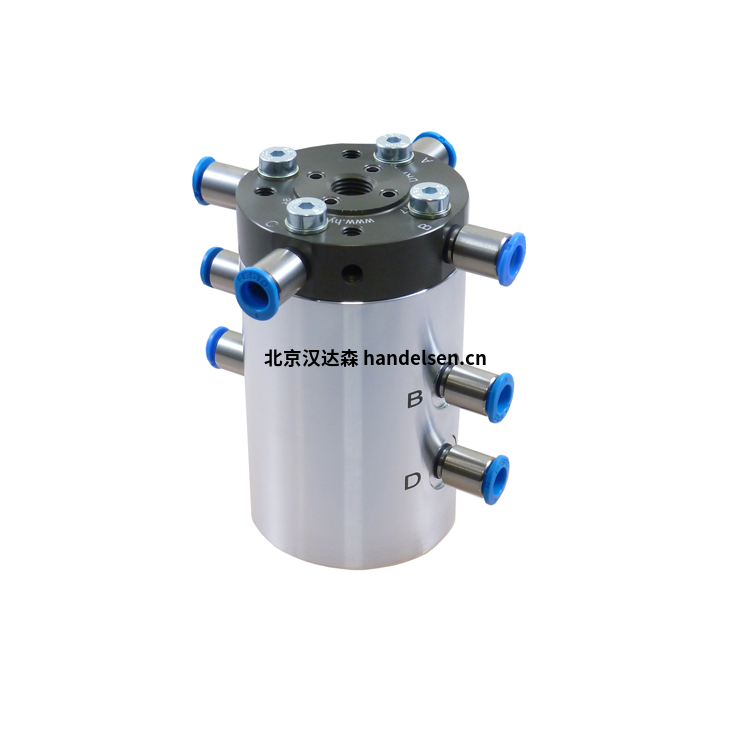

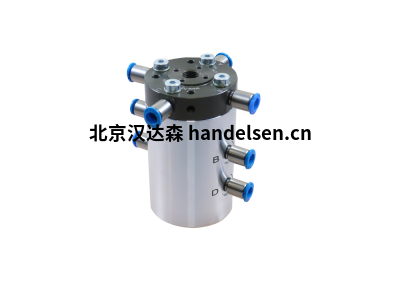

HYDROKOMP 氣動旋轉聯軸器技術特征

HYDROKOMP 氣動旋轉聯軸器技術特征

  HYDROKOMP成立于1998年德國，設計、制造和分銷液壓元件、聯軸器系統和夾緊技術，用于機械工程、夾具制造、工具和許多其他行業分支，也適用于不同的操作條件。



   用于氣動的旋轉聯軸器將壓縮空氣從靜止的機器部件傳輸?shù)叫D(zhuǎn)的機器部件。安裝在組件的旋轉軸上。為此，我們提供單通道、雙通道和四通道版本。氣動旋轉聯軸器可以通過滑環與電氣套管結合，用于 24 Vdc 和 2A 的 6、12、18 或 24 股。

   HYDROKOMP旋轉聯軸器的安裝方式必須不對固定或旋轉部件施加彎矩。事實證明，將（旋轉的）旋轉活塞與氣動裝置的連接件一起擰緊，并且僅固定直立外殼以防止扭轉（不產生軸承力）。



HYDROKOMP 氣動旋轉聯軸器功能：

由高強度鋁制成（由耐用塑料制成的滑環外殼）

由高強度鋁制成

輕的

氣動和電子相結合

帶滾珠軸承

提供標準設計和特殊設計



HYDROKOMP 氣動旋轉聯軸器參數：

公稱通徑：3

運營壓力: 10巴 pmx。

工作溫度: -10℃至+60°℃

段落: 單通道、雙通道和四通道(氣動)

扭矩: 啟動扭矩從04Nm到1.1Nm

旋轉速度: 601/分鐘

端口: 螺紋M5，徑向在外殼內，徑向和軸向在活塞內

設計: 不帶和帶電氣套管



HYDROKOMP 氣動旋轉聯軸器訂貨號：

HYDROKOMP DRP-010-3-001

HYDROKOMP DRP-020-3-001

HYDROKOMP DRP-040-3-001

HYDROKOMP DRP-010-3-002

HYDROKOMP DRP-010-3-003

HYDROKOMP DRP-010-3-004

HYDROKOMP DRP-010-3-005

HYDROKOMP DRP-020-3-002

HYDROKOMP DRP-020-3-003

HYDROKOMP DRP-020-3-004

HYDROKOMP DRP-020-3-005

HYDROKOMP DRP-040-3-002

HYDROKOMP DRP-040-3-003

HYDROKOMP DRP-040-3-004

HYDROKOMP DRP-040-3-005
