Rickmeier泄壓閥RSN系列應用于機械汽車制造
| 吳亞男小組 QQ：2853369884 手機：17718583804 電話：010-64714988-212 傳真：010-64714988-668 郵件：tk2@handelsen.cn |
 |
 |
鑄鐵材質；通徑DN12 至 DN50；
流量：40 升/分鐘至 650 升/分鐘；
工作溫度-25℃至160℃；
壓力范圍10bar-40bar；
該系列特點是結構簡單、非常堅固；
可應用于汽車制造、采礦、化工、印刷、木材加工技術、造紙機、泵送機、造船機、紡織機等。
閥
RICKMEIER 閥門專為安裝到管道中而開發，用于壓力限制和壓力控制。主軸允許精確調整所需的開口或工作壓力。閥門活塞具有較低的分離力，當達到設定壓力時，閥門能夠做出靈敏的響應?；钊烷y箱上的鋒利控制邊緣使閥門對介質中的灰塵顆粒不敏感。
此外，我們還提供先導式泄壓閥和控制閥，用于特別高的流量（高達 5000 l/min），可選配外部驅動裝置，以及具有電氣或氣動轉換或比例控制的先導式泄壓閥。
RICKMEIER DBV40泄壓閥用于液壓、潤滑技術領域，并與許多不同的油或潤滑劑配合使用。
該閥用于泄壓目的。根據DIN 3320，它們不是安全閥。
Rickmeier型號
RICKMEIER泵
Rickmeier壓力指示器F15A00000M
Rickmeier齒輪泵R35/25-FL-Z-DB-5O
Rickmeier齒輪泵R35/63FL-Z-DB 427876557719 P1/2
Rickmeier潤滑泵0.288794.M R25/10FL-2-G3/4-W+25/6.3DB16-G
Rickmeier泵R25/10-25/6.3
Rickmeier泵R25/20 FL-ZDB16-W-SAE1-R-SO
Rickmeier齒輪泵R65/500FL-Z
Rickmeier泵R25/6.3FL-ZDB16-W-SAE3/4-R-SO
Rickmeier泵R45/100 FL-Z-DB16-W-SAE2-R-SO
1范圍
RICKMEIER壓力限制閥RSn和RSnE位于
液壓油、潤滑技術以及使用不同的油或潤滑液時。閥門要打開
管道中的安裝用于限制壓力，但并非如此
DIN EN ISO 4126-1中定義的安全閥。
典型行業：
通用機械工程、汽車建造、機械工程、采礦、化工、柴油機、印刷
齒輪、鑄造技術、木材加工技術、工業傳動
造紙機、泵送機、造船機、紡織機、壓實機
2產品說明和功能
RICKMEIER RSn（E）-直接控制泄壓閥。其設計簡單且非常堅固（見圖1）。心軸（3）能夠精確調整設定壓力。作為一種選擇，主軸可配備手輪（如圖2所示）。
通過擰緊蓋形螺母（6）固定主軸。當達到設定壓力時，活塞（5）只需要很小的分離力，并允許閥門產生靈敏的反作用力。活塞和閥殼（1）處的銳邊降低了對流體中污垢顆粒的敏感性。對于整定壓力，最好使用高達10巴的RSnE型閥門，其中彈簧室被釋放，因此大的活塞面積是有效的。
流動介質：
使用的流動介質應具有良好的潤滑性，以確保長壽命和最大的操作安全性。如有可能，介質應清潔且無腐蝕性，但始終不含不良硬成分。還應考慮以下幾點
7維護
RICKMEIER泄壓閥通常是免維護的，只要它們?cè)谠试S的限制范圍內運行
（p.r.t.“5操作限值”）。任何必須更換因磨損而無法使用的部件。備件的安裝零件不足以保證操作安全
特點
所示圖表適用于運動流體粘度為100 mm2/s和閥門出口壓力為0 bar（絕對壓力為1 bar）的情況。這些線也可用于較高或較低的運動粘度。在10 mm2/s至2000 mm2/s的范圍內，與圖表線相比，閥門壓力增加在±5%的范圍內變化（粘度越小：壓力增加越?。?br />
典型工業領域：
通用機械制造、汽車工業、儀器工程、建筑機械、采礦業、化工、柴油機、印刷機、電機制造、汽車工程、環、燃?xì)廨啓C(jī)、齒輪、工業齒輪傳動、制冷技術、壓縮機制造、發電、電機制造、造紙機、泵工業、造船、紡織機械、壓縮機制造、水輪機、軋機、工裝機、風力發電和水泥廠
Rickmeier泄壓閥RSN系列應用于機械汽車制造Rickmeier齒輪泵R6系列降低對氣蝕的敏感性
該系列轉速為3000rmp；
輸送容量范圍從112-230cm³；
輸送流量從156 l/min-323 l/min；
R6 系列齒輪泵可在高達 25 bar 的工作壓力下使用；
在現有尺寸內，排量體積可擴大至 40%；
改善噪聲特性；降低對氣蝕的敏感性；
通過小型化和緊湊型設計實現重量輕，重量減輕達 30%；執行次數減少多達 70 %；特點是結構簡單、穩固可靠。
流體導向通道經過優化，結合獨特的齒輪箱結構和特殊齒形結構，既能保證出色的吸入性能，又能保證運行過程中極低的噪音水平。
此外，特殊的殼體處理還可確保進一步降低噪音，尤其是在輸送泡沫油時。
全新R6系列的主要優勢包括：
在現有尺寸內，排量體積可擴大至 40%
改善噪聲特性
降低對氣蝕的敏感性
通過小型化和緊湊型設計實現重量輕，重量減輕達 30%
100% 可與著名的 R5 系列互換
更換關鍵材料，如鉛
執行次數減少多達 70 %
RICKMEIER瑞克梅爾齒輪泵原理
RICKMEIER原則包含客戶和供應商在與RICKMEIER合作時體驗到的五大優勢。它是企業戰略的基本組成部分，陪伴著各部門員工的日常工作。了解里克邁爾原則，您很快就會發現這一原則構成了我們成功的基礎。
幾代人的連續性
100多年來，RICKMEIER這個名字一直代表著"德國制造"的創新泵技術。這種專有技術以及不斷投資于尖端開發和制造方法的意愿使RICKMEIER成為國際知名的齒輪泵、泄壓閥和供油系統供應商。敬業的員工，優秀的參考和對未來的有根據的規劃保證了質量，連續性和安全性。
RICKMEIER開發、制造和銷售高品質的齒輪泵、閥門和供油系統。通過不斷進一步開發其產品和服務，瑞克邁爾為客戶提供了獨特的優勢。
齒輪泵/泵單元：耐用、可變且經濟
RICKMEIER 齒輪泵和泵單元在各種工業應用中執行各種任務：從潤滑回路到液壓工作系統中的壓力產生，或用于油和其他流動介質的液體運輸。
閥門：可靠且堅固
瑞克邁爾壓力閥可靠、堅固且極其耐用。它們?cè)谑澜绺鞯赜糜跐?rùn)滑技術以及各種油或潤滑液。
供油系統：機械工程行業解決方案
對于集裝箱、底板、安裝板或承載板系統 – RICKMEIER 供油系統在我們的 Balve 工廠開發和制造，以滿足客戶的個性化要求，并符合可靠性和耐用性的最高標準。

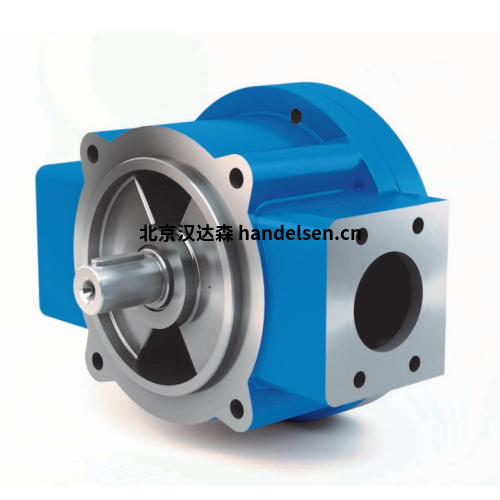

Rickmeier齒輪泵UNI系列噪聲優化及工作原理
該系列轉速為2200rmp；
輸送容量范圍從35-160cm³；
輸送流量從49 l/min-226 l/min；
功率從0.7-3.2kw；
該系列與其他結構型式相比噪音更低；
UNI泵可選擇配置泵殼內部的額外加工，使其在這種情況下能夠明顯降低聲壓級；
此系列是內嚙合式齒輪泵，因此是旋轉式排量泵；
產品說明
RICKMEIER UNI泵總是沿一個流動方向進行介質泵送。這一特性使UNI泵適用于所有不允許反向流動的應用場合。如果驅動軸旋轉方向相反，泵會自動切換，同時保持單一的流動方向。相比其他的解決方案，該巧妙的設計和使用最少數量的零件，使其更具有明顯優勢。
RICKMEIER UNI泵的一大特點是結構型式非常緊湊，因此可以安裝在狹小空間（如風電機艙、船舶齒輪箱或燃?xì)獍l(fā)電機）與其他解決方案相比，
RICKMEIER UNI泵即使在高粘度狀態下，流動阻力也較小，即內部壓力損失很小。
RICKMEIER UNI泵沒有密封件和閥門等易損件，因此維護成本很低，即使長時間運行，也無需進行維護作業
工作原理
UNI泵是內嚙合式齒輪泵，因此是旋轉式排量泵。驅動齒輪軸和內齒圈轉動時，齒間空隙中所積聚的介質會從吸入側被輸送到壓力側，并在該處通過互相嚙合的齒輪被壓出到壓力側。吸入側和壓力側通過一個密封片密封。流動介質的輸送導致齒輪泵吸入側產生壓降。由于齒的不斷嚙合，流動介質通過不斷流入來補償壓降，從而形成連續的輸送過程。
該過程對于氣態和液體的介質執行方式都相同。因此齒輪泵可以自行給吸入側排氣，直到整個管內都填滿液體輸送介質為止。
RICKMEIER UNI泵沒有軸密封圈，因?yàn)樗鼈兪菫橹苯舆B接（例如在傳動裝置外殼上）而設計的。齒輪泵的軸承油由驅動側的滑動軸承和帶孔的驅動齒輪軸流出，進入積油槽
