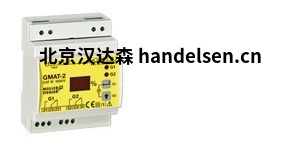

Muller+ Ziegler帶指示器的限值繼電器
帶指示器的限值繼電器和兩個可調節
限值，適用于高達 1000 V 的設備 (CAT III)
類型 GMAT
應用：所有
工作電壓高達 1000 V（網絡到零線）的開關和配電系統。
應用
帶指示的電子限值繼電器 GMAT-2 用于監控交流或直流電流和電壓。 這
交流電參數測量為任意波形的 TrueRMS 值。 測量值或極限值
顯示在 2 位 LED 顯示屏上。
功能
使用前面板上的按鈕可以以 1% 的間隔調整限值。 遲滯、通斷延時、
閉路/開路原理和最小/最大原理也可以通過按鈕設置。 如果超過限制值，
這由 LED 指示。 極限值繼電器的外殼寬度為 71 mm，設計用于卡扣式固定在頂帽上軌。
技術數據
輸入 輸入變量直流或直流電壓、交流或交流
電壓，這些量被測量為真正的 RMS 值（高達峰值
因數 4) 任意波形在 DC 和
交流 40 - 1000 赫茲
限值調整0-99%，1%間隔可調
指示器 2 位 LED 顯示，用于測量值滿量程的 0-99%
2 個紅色 LED 指示超出限值
溢出 LED 指示燈顯示
精度 ± 1% 滿量程
測量輸入和繼電器觸點與輔助電壓之間的測試電壓 7.4 kV，
繼電器 G1 和繼電器 G2 之間 4kV
開關特性 開關精度 ± 1% of full scale
滯后在滿量程的 0-10% 范圍內可調
電路時間 <400 ms，超過 10% 的限值
切換延遲可調范圍0-99 s
開關狀態可選擇閉路和開路原理
繼電器觸點 2 轉換觸點
溫度范圍 -15°C 至 +20°C 至 +30°C 至 +55°C
10 K 時溫度影響 <0.1%
過載能力 電壓 10 倍，最大 2000 V，電流 10 倍可達 20 mA，2 倍以上
最大觸點額定值 5 AAC、250 VAC、1250 VA
標準 EMC DIN EN 61326
機械強度 DIN EN 61 010 第 1 部分
電氣安全 DIN EN 61010 第 1 部分和 DIN EN 61010 第 2-030 部分
外殼絕緣，保護等級 II，工作電壓高達 1000V
（相至中性），污染級別 2，測量類別 CAT III
輔助電壓 20-265 VAC + DC，2 VA
重量 200 克
測量范圍交流電可調至內阻
AC + DC 真有效值 10 A 0.1 A 9.9 A 0.006 Ω
5 A 0.05 A 4.95 A 0.012 Ω
1 A 0.01 A 0.99 A 0.06 Ω
100 毫安 1 毫安 99 毫安 0.6 Ω
10 毫安 0.1 毫安 9.9 毫安 6 Ω
交流電壓 1000 V 10 V 990 V 2 M Ω
交流 + 直流真有效值
直流 DC 10 A 0.1 A 9.9 A 0.006 Ω
1 A 0.01 A 0.99 A 0.06 Ω
100 毫安 1 毫安 99 毫安 0.6 Ω
10 毫安 0.1 毫安 9.9 毫安 6 Ω
20 毫安 0.2 毫安 19.8 毫安 3 Ω
4-20 毫安 4 毫安 19.84 毫安 3 Ω
直流電壓 DC 1000 V 10 V 990 V 2 M Ω
