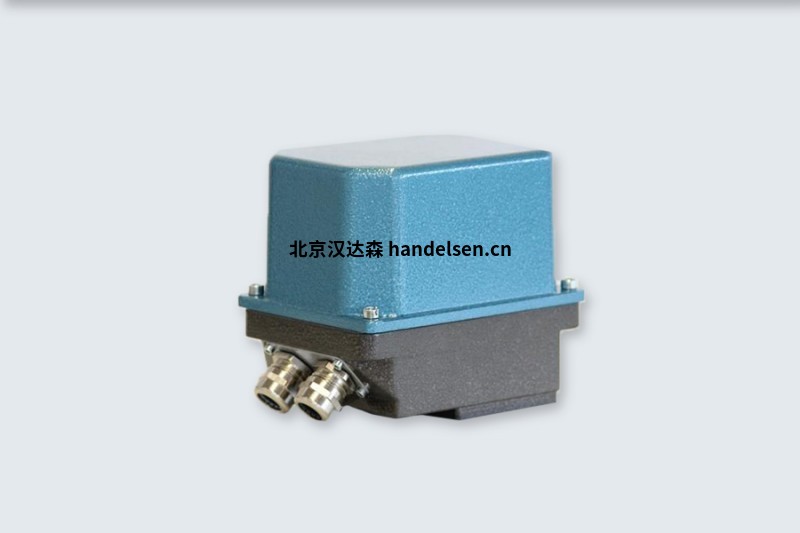

德國Schimpf驅動器04-600系列

Schimpf執行器/電機01-15系列技術資料：

德國Schimpf公司是世界上著名的控制產品制造公司之一，主要生產用于化工行業的流量控制，閥門和控制類產品。Schimpf的齒輪減速馬達通常用于脫硫廠、化工廠、物料搬運技術、陶瓷工業、測量和控制技術、環境技術以及機械工程自動化。德國Schimpf公司成立幾十年至今，產品遍布世界各個角落，廣受客戶贊譽。



Schimpf執行器產品系列：

數十年來，我們一直在為各種行業和應用生產電動執行器。這些包括，例如，加熱和空調技術，工業燃燒，印刷機，輸送機技術，加氯量，加熱燃燒器等等。得益于我們自己的齒輪和變速箱生產，我們的執行器是專門為滿足客戶需求而設計的，并保證了最高的質量水平。我們在開發特定于客戶的解決方案方面擁有多年的經驗，可以在短時間內提供解決方案。



產品范圍：Schimpf執行器、Schimpf馬達、Schimpf同步電機、Schimpf齒輪電機、Schimpf驅動器、Schimpf轉換器



德國Schimpf部分型號示例：

Schimpf 00-15·/25 N 6

Schimpf 02-50·/64112 N 7.5

Schimpf 02-50·/64112 N 15

Schimpf 02-50·/64112 N 20

Schimpf 02-50·/64112 N 22.5

Schimpf 00-15·/25 N 6

Schimpf 00-15·/25 N 12

Schimpf 03-120·/04500 N 30

Schimpf 03-120·/04500 N 60

Schimpf 03-120·/04500 N 90

Schimpf 03-120·/04800 N 60

Schimpf 03-120·/04800 N 90

執行器工作原理：

執行器是自動控制系統中必不可少的一個重要組成部分。它的作用是接受控制器送來的控制信號，改變被控介質的大小，從而將被控變量維持在所要求的數值上或一定的范圍內。執行器按其能源形式可分為氣動、液動、電動三大類。



氣動執行器用壓縮空氣作為能源，其特點是結構簡單、動作可靠、平穩、輸出推力較大、維修方便、防火防爆，而且價格較低，因此廣泛地應用于化工、造紙、煉油等生產過程中，它可以方便地與被動儀表配套使用。



即使是使用電動儀表或計算機控制時，只要經過電-氣轉換器或電-氣閥門定位器將電信號轉換為20-100kPa的標準氣壓信號，仍然可用氣動執行器。電動執行器的能源取用方便，信號傳遞迅速，但結構復雜、防爆性能差。液動執行器在化工、煉油等生產過程中基本上不使用，它的特點是輸出推力很大。



01-15系列

馬達：同步電機24V,115V 230V AC;50/60HZ 繼步電機（24V AC/DC)

齒輪：螺旋齒輪單元

自潤滑軸承，ETG100齒輪

環境條件：-10℃ to 60℃

防護等級：IP65

端蓋：壓鑄鋁

驅動軸：12x30 mm

參見附錄：B

重量：約1.7KG

標準配置：2個可調限位開關，可調角度可至320°

選裝：最多3個附加限位開關和1個電位器,或1個附件限位開關和1個電位器以用于綜合控制系統，亦或1個模擬量連續控制單元
