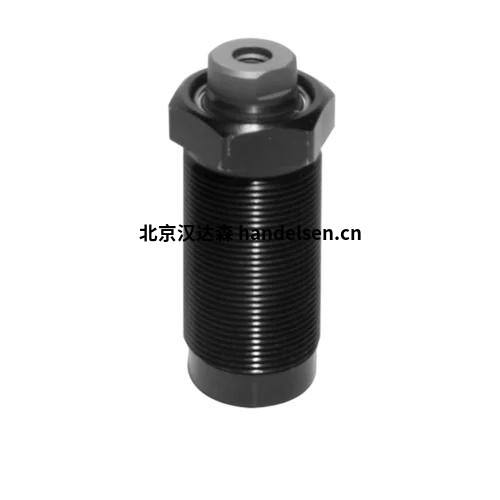

B 1.711 帶鎖定活塞的螺紋缸
應用
帶鎖定活塞的液壓缸具有相對較小的夾緊力，但在相反方向上具有較高的保持力。因此，它們特別適合以最小變形夾緊薄壁工件以及“浮動夾緊”。
描述
帶鎖定活塞的液壓缸是單作用柱塞缸。當對元件加壓時，活塞將膨脹并鎖定在缸體內。帶鎖定活塞的液壓缸不僅可以夾緊工件，還可以補償高達五倍的加工力，并且與夾緊力相反。
功能
如果將高于液壓夾緊力 F hyd的力 F B作用在標準夾緊缸上，則由于油的壓縮性，活塞將被推回。 在這種情況下，必須增加工作壓力或必須使用更大的夾緊缸或額外的工作支撐。帶鎖定活塞的液壓缸不僅可以夾緊工件，還可以補償高達五倍的加工力，并且與夾緊力相反。
優點
● 用一個元件實現 "夾緊 "和 "支撐"
● 允許的負載力最大可達夾緊力的五倍
● 由于夾緊力相對較小，但保持力較大，因此夾緊變形最小
● 特別適用于 "浮動夾緊"
● 柱塞設計可防止液體滲入彈簧區域
● 夾緊行的氣缸間距盡可能小
● 可使用無管夾具
技術參數
活塞直徑 [mm]：20
沖程 [mm]：10
每 10 毫米行程的油量 [cm³]：3.14
500 bar 時的最大夾緊力 [kN]：4.8
| 王亞輝 QQ：2353585188 手機：18519029373 電話：010-64714988-171 傳真：010-84786709-667 郵件：sales12@handelsen.cn |
 |  |
500 bar 時的最大負載力 [kN]：25
最大工作壓力 [bar]：500
最小工作壓力 [bar]：50
建議壓力范圍 [bar]：100 — 500
彈性變形 [μm/kN]：2
溫度范圍 [°C]：-10 — +80
擰緊扭矩 [Nm]：60
重量 [kg]：0.25
