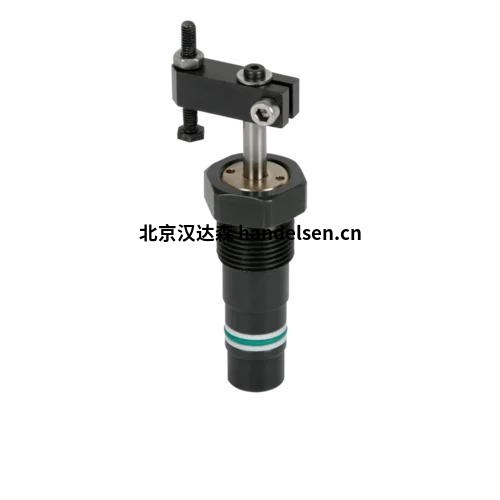

RHI-S030 無擺動行程的擺動夾具應用
液壓回轉夾具用于夾緊工件，當必須保持夾緊區域沒有帶子和夾緊部件以不受限制的工件裝卸時。使用這種不帶軸向擺動行程的版本，夾緊臂可在一級擺動，從而允許夾緊僅略高于夾緊臂的肋或凹槽。憑借增強的回轉機構，這些回轉夾具特別適用于：
• 循環時間短的全自動制造系統
• 通過處理系統更換模具的夾具
• 傳輸線
• 電機、齒輪和軸的測試系統
• 通過使用的多個夾具雙夾緊臂
功能
為了夾緊狹窄的凹槽，當夾緊臂旋轉時，活塞不得產生任何軸向移動。因此，“擺動”和“夾緊”功能由兩部分活塞精確分開。
夾緊行程中的徑向防旋轉裝置
利用旋轉夾緊裝置，還可以對工件進行仰制加工。如果夾緊壓力突然下降，徑向防旋轉裝置會防止夾緊臂向后旋轉。然后工件不再被夾緊，但不會掉落。
雙夾緊臂
這樣可以在多個夾具中節省空間地夾緊工件。
每個夾緊點的夾緊力正好是活塞拉力的一半。
提供帶有擺眼和叉頭的活塞桿，以便可以安裝最合適的雙夾緊臂。
優點
● 3 種尺寸可供選擇
● 緊湊型設計，部分凹進
● 管螺紋或鉆孔通道
● 極短的夾緊和松開時間
| 王亞輝 QQ：2353585188 手機：18519029373 電話：010-64714988-171 傳真：010-84786709-667 郵件：sales12@handelsen.cn |
 |  |
● 附件節流閥，旋入式
● 夾緊臂分度
● 活塞可選配擺眼或叉頭
● 帶切屑保護裝置的刮水器
● 擺動進入狹窄的凹槽
● 夾緊行程中的徑向防旋轉裝置
● 最大工作壓力250巴
● 雙作用
