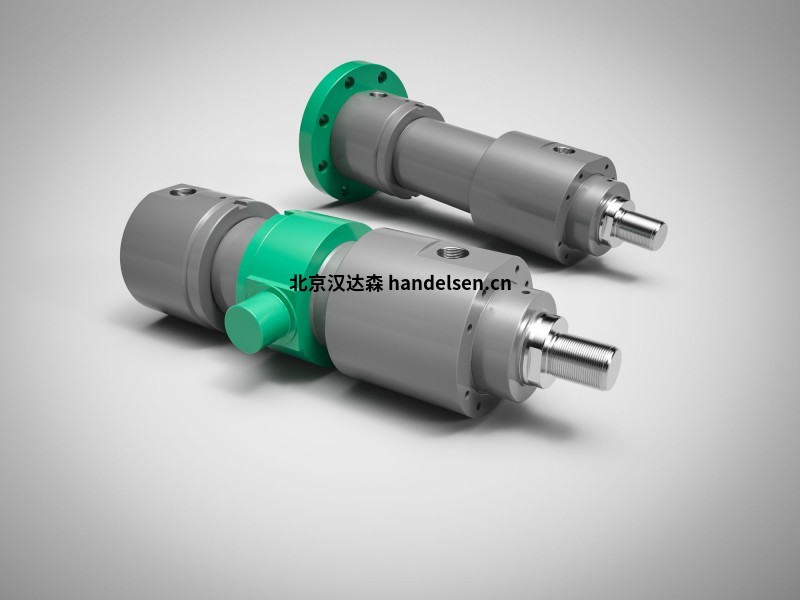

Storz ZBD-1611系列差動液壓缸 每個活塞直徑分配有兩個桿直徑

ZBD 1611 – 差動液壓缸 (ISO 6020/1) – 公稱壓力 160 bar (16 MPa)

溫馨提示：標準缸 ZBD 1611 系列的 STORZ 差動液壓缸工作壓力為 160 bar，符合 ISO 標準 6020/1 和 VW 標準 39D920。

由于安裝尺寸、安裝長度、面積比、活塞桿端部和連接螺紋的規范，具有國際互換性。

帶和不帶終端位置緩沖的氣缸安裝尺寸相同。

標準情況下，每個活塞直徑分配有兩個桿直徑（相應的面積比 j=1.4 和 j=2）。

線路連接、通風口和節流螺釘可自由選擇其位置。

8 種標準化緊固類型和 6 種標準密封變體。

技術數據

公稱壓力：160 bar

靜態試驗壓力：240 bar

活塞直徑：25 — 200毫米

王亞輝 QQ：2353585188   手機：18519029373 電話：010-64714988-171 傳真：010-84786709-667 郵件：sales12@handelsen.cn

面積比j：1.4 和 2

溫度范圍：-20 — +80°C

粘度范圍：10 — 600 平方毫米/秒

起升速度：0 — 1 m/s 取決于密封件型號

工作介質：符合 DIN 51524 的礦物油、HFD 流體、HFA、HFB 和 HFC 流體可通過特殊版本實現
