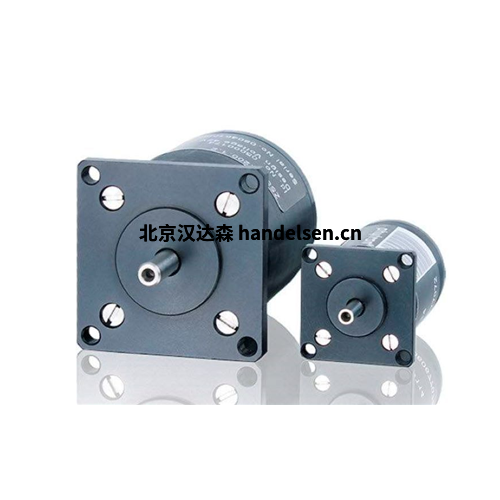

  德國Phytron步進電機21SL-R-P主要特點

德國Phytron步進電機21SL-R-P是一款高性能、高精度的步進電機，適用于各種需要高精度位置控制的應用場景。下面是對該步進電機的參數進行詳細介紹。

常歡
QQ：2850590584  點擊這里給我發消息
手機：13021972807
電話：010-64714988-212
傳真：010-64714988-668
郵件：tk9@handelsen.cn		 常歡郵箱：tk9@handelsen.cn電話：010-64714988-212 常歡微信二維碼

  1. 概述
    德國Phytron步進電機21SL-R-P是一款永磁式步進電機，采用高性能的釹鐵硼磁鋼和優質硅鋼片，具有高扭矩、高精度、低慣量和低噪音等優點。該電機廣泛應用于機械加工、機器人、自動化設備等領域，為工業自動化和過程控制提供了可靠的位置控制和速度控制。

  2. 主要特點

（1）高性能：Phytron步進電機采用高性能的釹鐵硼磁鋼和優質硅鋼片，具有高扭矩、高精度、低慣量和低噪音等優點。

（2）高精度：該電機具有高分辨率和重復精度，可實現精確的位置控制和速度控制，適用于各種需要高精度控制的應用場景。

（3）低慣量：Phytron步進電機的結構緊湊，轉動慣量小，適用于需要快速響應和高頻動作的場合。

（4）低噪音：該電機采用優質材料和精密制造工藝，運行平穩、噪音低，適用于需要安靜運行的環境。

（5）長壽命：Phytron步進電機采用高質量的材料和零部件制造而成，能夠保證長期穩定運行，降低故障率。

  1. 技術參數
    表1列出了德國Phytron步進電機21SL-R-P的主要技術參數。
    表1：Phytron步進電機21SL-R-P的主要技術參數

參數 值 單位
額定電壓 12 VDC
額定電流 0.45 A
額定扭矩 0.085 N·m
最大轉速 3000 rpm
步進角度 7.5 度/步
絕緣等級 H 級
防護等級 IP65 級
工作溫度范圍 -20~+80 ℃
質量（不含電纜） 0.245 kg
外形尺寸（直徑×長度） 21×65.75/96.25（帶/不帶編碼器） mm

  1. 結構組成與工作原理
    德國Phytron步進電機21SL-R-P主要由定子、轉子、編碼器等組成。定子由高性能的釹鐵硼磁鋼和優質硅鋼片組成，轉子采用優質鋁合金材料制造，表面噴涂耐磨涂層。編碼器是選配部件，分為光電式和霍爾式兩種類型。該電機的工作原理是基于電磁感應原理，通過控制電流的通斷來控制電機的轉動。在靜態時，轉子與定子的磁鋼對齊，當電流通過定子的線圈時，會在磁場中產生力，使得轉子轉動一定的角度。通過控制電流的通斷順序和方向，可以控制電機按照設定的步進角度進行轉動。

  2. 安裝與調試
    德國Phytron步進電機21SL-R-P的安裝和調試需要按照說明書的要求進行。在安裝過程中，需要注意以下幾點：
    （1）確保電機的安裝位置和方向正確，避免出現傾斜或受撞擊的情況。
    （2）根據電機的規格和轉速要求選擇合適的驅動器和電源，并進行正確的連接和設置。
    （3）在調試過程中，需要先進行空載試驗，檢查電機的運行是否平穩、無異響。然后進行負載試驗，逐步增加壓力負荷，觀察電機的性能表現是否符合要求。在調試過程中需要注意安全，避免出現意外情況。

  3. 維護與保養
    為了確保德國Phytron步進電機21SL-R-P的長期穩定運行，需要進行定期維護和保養。建議用戶按照以下步驟進行：
    （1）定期檢查電機的連接是否牢固，如發現松動或脫落應及時緊固。
    （2）定期對電機進行清潔和維護，保持電機的干凈和整潔。
