FAULHABER SR貴金屬換向直流微電機

譚晶 QQ：2853369887   手機：18518172492 電話：010-64717020-116 傳真：010-84786709-666 郵件：sales9@handelsen.cn

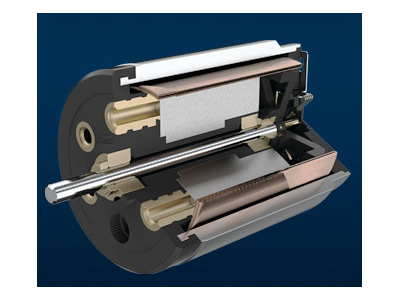

SR系列結構緊湊，貴金屬換向結合同樣緊湊的高分辨率編碼器技術， 再結合各種高精度行星和直齒輪減速箱，為精密定位控制提供了完美 的組合。

此類換向系統的特征在于體積小、接觸電阻極低，換向信號精確且低 噪，非常適用于低電流負載的系統和電池供電的應用。

電機線性化的參數特性與最小的轉動慣量，讓控制變得簡單且具有極 高的動態性。

通過與大量不同的減速箱、編碼器和控制器組合，即使對于最具挑戰性 的應用，FAULHABER也能夠提供最合適的系統解決方案。

力稀土磁體

工作溫度范圍大：

-30°C至+85°C（可選-55°C至+125°C）

帶有耐腐蝕涂層的全鋼外殼

無齒槽轉矩，高動態，精確的調速控制

低功耗 - 低啟動電壓

極其緊湊、輕量化的設計，可帶內置編碼器

主要參數

電機直徑 8 - 22 mm

電機長度 16 - 32 mm

額定電壓 3 - 36 V

轉速 不超過17 000 min-1

轉矩 不超過10 mNm

連續輸出 不超過8.5 W

直流微電機

系列 0816 ... SR

精密合金換向

名義電壓: 3 ... 12 V

電流上至: 0,7 mNm

空載轉速: 13.500 min?¹

堵轉轉矩: 1,15 mNm

外徑: 8 mm

長度: 15,9 mm

型號實例：

0816K003SR

0816K006SR

0816K009SR

0816K012SR

直流微電機

系列 1016 ... SR

精密合金換向

名義電壓: 3 ... 12 V

電流上至: 0,92 mNm

空載轉速: 14.100 min?¹

堵轉轉矩: 2,32 mNm

外徑: 10 mm

長度: 15,9 mm

型號實例：

1016K003SR

1016K006SR

1016K009SR

1016K012SR

直流微電機

系列 1024 ... SR

精密合金換向

名義電壓: 3 ... 12 V

電流上至: 1,6 mNm

空載轉速: 12.800 min?¹

堵轉轉矩: 5,1 mNm

外徑: 10 mm

長度: 23,9 mm

型號實例：

1024K003SR

1024K006SR

1024K009SR

1024K012SR

直流微電機

系列 1224 ... SR

精密合金換向

名義電壓: 6 ... 15 V

電流上至: 1,7 mNm

空載轉速: 13.800 min?¹

堵轉轉矩: 5,43 mNm

外徑: 12 mm

長度: 24,2 mm

型號實例：

1224N006SR

1224N012SR

1224N015SR

直流微電機

系列 1319 ... SR

精密合金換向

名義電壓: 6 ... 24 V

電流上至: 1,4 mNm

空載轉速: 14.600 min?¹

堵轉轉矩: 2,91 mNm

外徑: 13 mm

長度: 19,2 mm

1319T006SR

1319T012SR

1319T024SR

直流微電機

系列 1331 ... SR

精密合金換向

名義電壓: 6 ... 24 V

電流上至: 3,8 mNm

空載轉速: 10.600 min?¹

堵轉轉矩: 11,2 mNm

外徑: 13 mm

長度: 31,2 mm

型號實例：

1331T006SR

1331T012SR

1331T024SR

直流微電機

系列 1331 ... SR

精密合金換向

名義電壓: 6 ... 24 V

電流上至: 3,8 mNm

空載轉速: 10.600 min?¹

堵轉轉矩: 11,2 mNm

外徑: 13 mm

長度: 31,2 mm

1331T006SR

1331T012SR

1331T024SR
